在上一篇文章里我们讲到了防腐离心风机的结构构成、原理、传动方式。那么作为防腐风机的第二个大类别的轴流式防腐风机的基本构成、原理、主要参数及传动方式又是怎样呢？今天我们就对其做简单的介绍。

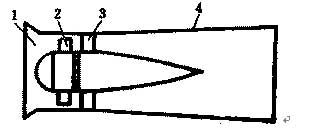

（如下图）所示，防腐轴流风机空气从轴向流入, 轴向流出。在地下工程施工通风中得到广泛应用。

（1）防腐轴流风机的基本构成

集风器, 叶轮, 导叶和扩散筒。集风器的作用是减少入口风流的阻力损失；叶轮的作用是, 叶轮旋转时叶片冲击空气, 使空气获得一定的速度和风压；

导叶的作用扭转从叶轮流出的旋转气流, 使一部分偏转气流动能变为静压能, 同时可减少因气流旋转而引起的阻力损失；扩散筒的作用是将一部分轴向气流动能转变为静压能。

（2）防腐轴流风机的原理

叶片的旋转使空气受到冲击力, 从而使空气获得一定的速度和风压, 并由导叶和扩散筒将部分动能转变为静压, 从而使风机出口具有一定的风速和风压。

（3）防腐轴流风机的主要结构参数

叶轮外径D, 叶轮轮毂直径d , 叶片的安装角θ(如下图所示)。

安装角θ一般为10°、15°、20°、25°、30°、35°（如下图所示）。

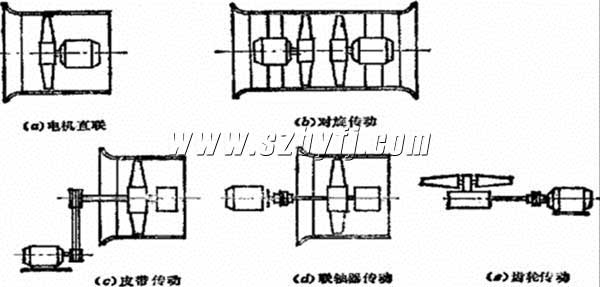

（4）防腐轴流风机的传动方式（如下图所示）。

防腐轴流风机的的传动方式主要有：

a、电机直联

b、对旋传动

c、皮带传动

d、联轴器传动

d、齿轮传动

（5）对旋式防腐轴流风机

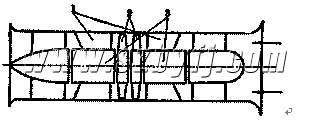

（如上图所示），对旋式防腐轴流风机与普通型防腐轴流风机的不同之处是没有静叶，仅由动叶构成。两级动轮分别由两个不同旋转方向的电动机驱动。电动机由支承导流板固定在机壳上。在进出口端有整流罩，以形成良好的进气条件和排气条件。对旋式防腐轴流风机具有以下特点：

（1）可以省略导叶，结构比较简单；

（2）效率高，比同样带后置导叶的二级防腐轴流风机效率高5％，比带前置导叶的高8％；

（3）反风性能好，一般动叶固定的风机，其反风量约为40％，而对旋反转风机的反风量可达60～70％。因此，这种风机可广泛用于矿山、隧道、地铁、船舶的焕气通风以及风洞、冷却塔和锅炉上。
